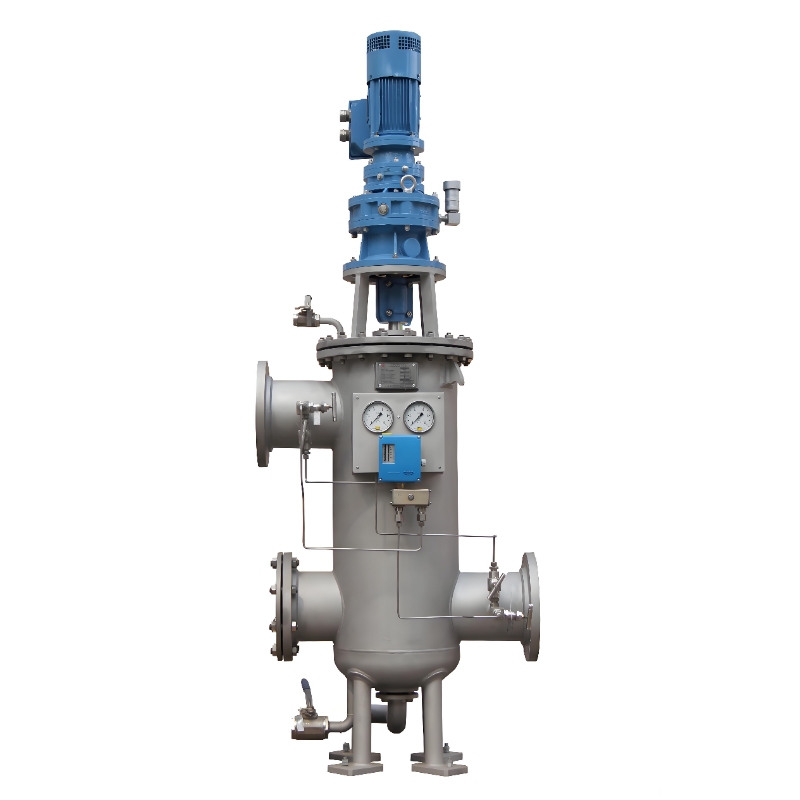

Automatický filtr s automatickým zpětným praním řady ZXS-L/W

POPIS

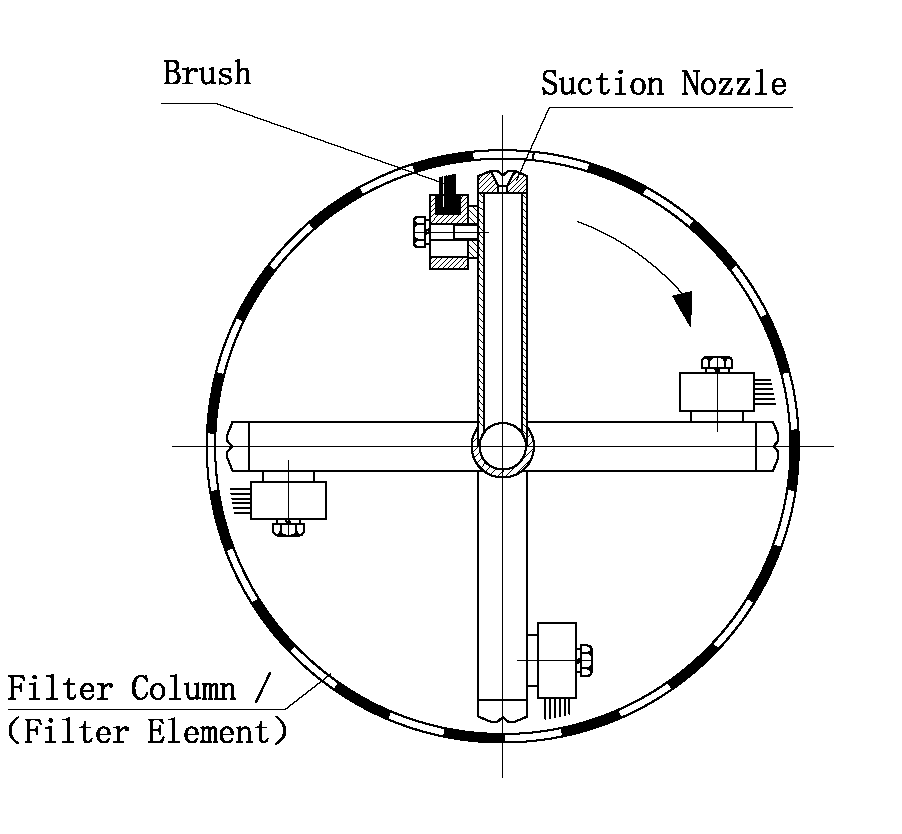

Automatický filtr s obráceným proplachováním ZXS-L/W je vybaven integrovaným kartáčem a sacím tryskou, které kombinují mechanické kartáčování a sací účinek záporného tlaku v jednom zařízení. Během čištění zajišťuje důkladnější čištění filtračních prvků a rychlejší odvod nečistot, předchází tak usazování zbytků a sekundárnímu znečištění. Zařízení je plně automatické, nevyžaduje ruční demontáž ani čištění a umožňuje nepřetržité online filtrování.

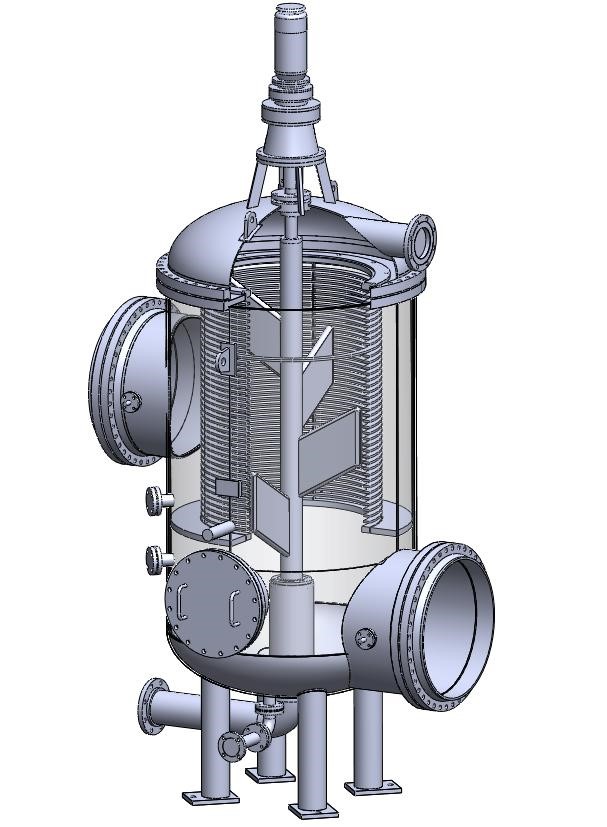

Konstrukce a princip činnosti

Filtr se skládá převážně z filtrační nádoby, filtračního prvku, mechanismu čištění, regulace rozdílu tlaků, elektrické řídicí skříně, ozubeného motoru a zařízení pro elektrické odtokové ventilové otevření atd.

Po vstupu filtrátu do filtru přes vstupní otvor prochází filtrací skrz filtrační prvek uvnitř filtru a vstupuje do čisté vodní komory za filtrem, nacházející se mimo filtrační prvek. Tuhé částice jsou zachyceny na vnitřní straně filtračního prvku. Během pokračující filtrace se filtrační koláč na vnitřní straně filtračního prvku postupně zahušťuje, čímž roste odpor a tlakový rozdíl mezi předfiltrovou a po filtraci. Jakmile tlakový rozdíl dosáhne přednastavené hodnoty pro zpětné promývání, regulátor tlakového rozdílu vysílá elektrický signál k otevření automatického odpouštěcího ventilu a spuštění hlavního pohonného motoru, který roztáčí hřídel odpouštěcí trubky. V tomto okamžiku je odpouštěcí trubka otevřená do atmosféry, čímž vzniká oblast nízkého tlaku mezi sacím tryskovým otvorem a filtračním prvkem. Čistá voda z komory vstupuje do sacího tryskového otvoru vysokou rychlostí skrz periferní mezery mezi tryskou a vnitřní stěnou filtračního prvku, současně odstraňuje vrstvu nečistot z povrchu filtračního prvku a odvádí je ven odpouštěcí trubkou.

Mechanism zpětného proudu lze také ručně nebo časovačem aktivovat k odstranění usazenin z filtru.

Tato konstrukce umožňuje také periodické otevření horního odpustného ventilu k odstranění plovoucích látek z povrchu nádoby. Je zvláště vhodná pro projekty odběru mořské vody, kde jsou přítomny řasy a plovoucí látky.

Konkurenční výhoda:

• Přizpůsobuje se kolísání kvality vody zajišťuje důkladné čištění i při náhlých změnách kvality vody, čímž brání ucpaní mřížky a výpadku systému.
• Udržuje provozní vyplachování při nízkém průtoku umožňuje provozní vyplachování i za podmínek nízkého průtoku, čímž zajišťuje nepřetržitý průtok během zpětného proudu.
• Nízká spotřeba vody na zpětný proud konstrukce s okamžitým nasáváním a vyplachováním výrazně zkracuje dobu vyplachování.
• Důkladné čištění a dlouhá životnost mřížky : Nepotřebuje vysokotlaké mytí vodou, čímž se předejde deformaci obrazovky nebo poškození svarů a zajišťuje se stálá přesnost filtrace.
• Kompaktní a flexibilní instalace : Přímo se montuje na horizontální nebo vertikální potrubí; není vyžadován externí čistič nebo kompresor vzduchu. Malá plocha zabraněná zařízením, ideální pro rekonstrukční projekty.
• Vysoká úroveň automatizace : Integrované dvojité spouštění (podle rozdílu tlaků / času), podporuje dálkovou komunikaci a ruční vynucené vyprázdnění, čímž se snižuje frekvence kontrol na místě.

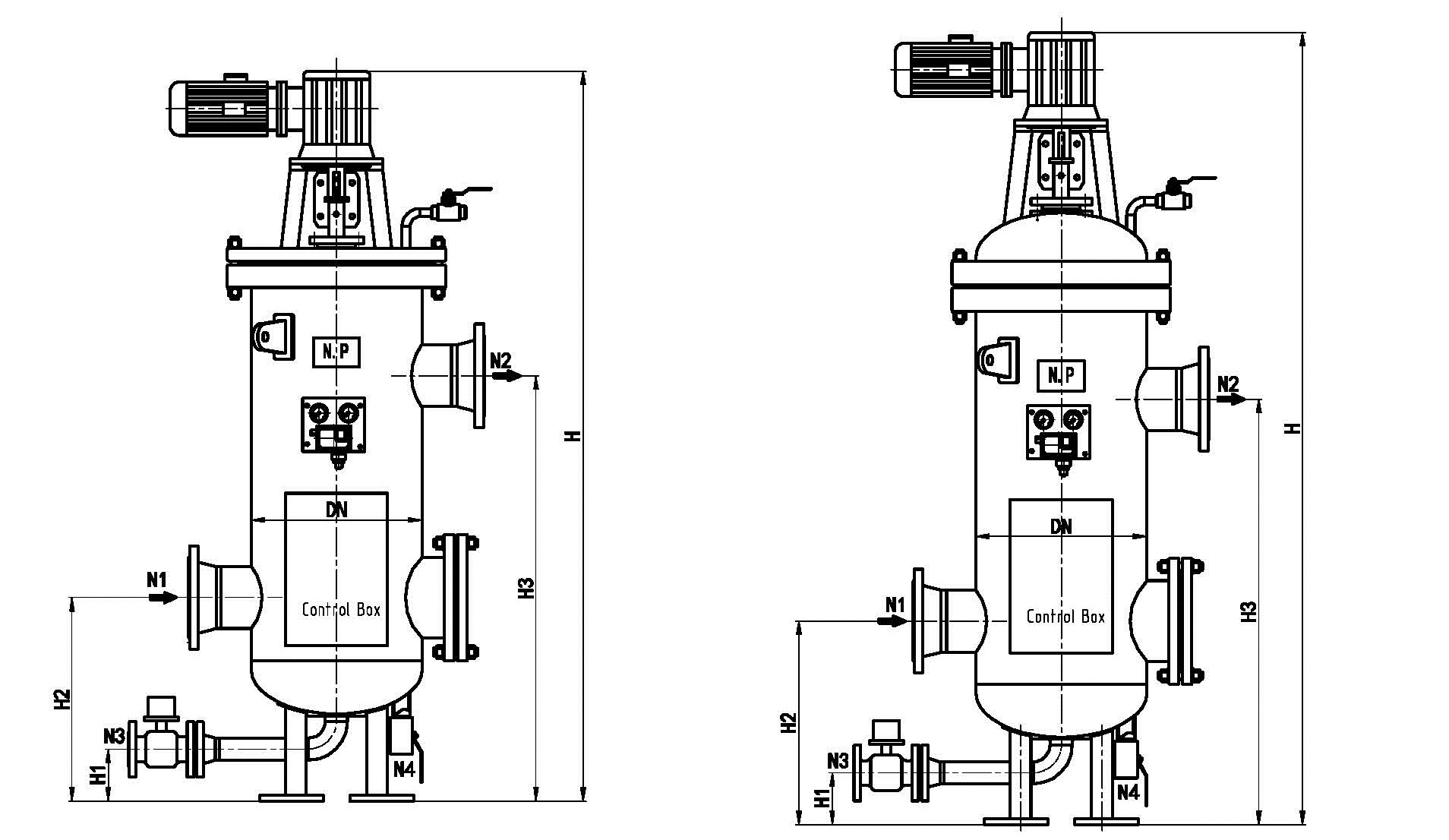

Způsoby instalace

Automatický filtr ZXS-L/W s funkcí automatického zpětného praní disponuje dvěma způsoby instalace vstupu: axiálním a bočním. Motor lze vybrat buď ve vertikální, nebo v horizontální poloze. Výroba i přizpůsobení podle konkrétních požadavků jsou možné.

Způsoby instalace vstupu

Technické údaje

Technické specifikace

Model a specifikace

Poznámky:

① Výše uvedené jsou parametry standardního výrobku. Možnost přizpůsobení.

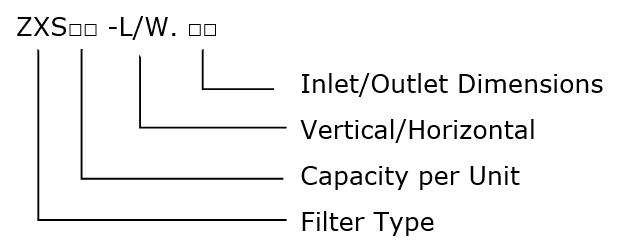

② Popis modelu:

③ Výše uvedené rozměry filtru jsou navrženy pro svislou instalaci; v případě požadované vodorovné instalace je nutné upravit rozměry dle speciálního návrhu.

Použití:

• Průmyslové a domácí zásobování vodou : Filtrace povrchové vody (řeky, přehrady, jezera, plavecké bazény) a podzemní vody. Typické aplikace zahrnují zásobování vodou papíren, vodohospodářské projekty a systémy odběru vody.
• Úprava oběhové vody : Oběhová voda v chladících věžích, klimatizačních systémech, chladicích systémech, systémech doplňovací vody, výměnících tepla a vodě pro odstraňování popela.
• Filtrace průmyslové oběhové vody : Zvláště vhodné pro úpravu průmyslové vody v odvětvích jako hutnictví, chemický průmysl, energetika, automobilový průmysl, elektronika, potravinářství, papírenství a cukrovarnictví.
• Ošetřování odpadních vod : Předúprava pro terciární procesy čištění odpadních vod, snižující následné náklady na úpravu.
• Filtrace vysoce korozivních médií: mořská voda, brakická voda, kyselé roztoky, alkalické roztoky atd.
• Energetické stanice : Filtrace oběhové vody v elektrárnách, technická voda pro turbíny, filtrace těsnicí vody, sekundární filtry, automatické zpětné promývací filtry pro vodu z pruhových filtrů, koncové filtry ECS, kondenzační filtry, filtry pro pomocnou chladicí vodu atd.
