ตัวกรองแบบล้างย้อนอัตโนมัติ รุ่น ZXS-L/W

คำอธิบาย

ตัวกรองแบบล้างย้อนอัตโนมัติ ZXS-L/W มีการออกแบบที่ผสานแปรงและหัวดูดเข้าด้วยกัน รวมการขัดเชิงกลกับแรงดันลบในการดูดไว้ในระบบเดียว ระหว่างกระบวนการล้าง จะทำให้ทำความสะอาดองค์ประกอบตัวกรองได้อย่างทั่วถึงยิ่งขึ้น และระบายสิ่งสกปรกออกได้รวดเร็วขึ้น ป้องกันไม่ให้เกิดคราบตกค้างและมลพิษซ้ำ อุปกรณ์ทำงานภายใต้ระบบควบคุมอัตโนมัติเต็มรูปแบบ ไม่จำเป็นต้องถอดชิ้นส่วนหรือทำความสะอาดด้วยตนเอง และสามารถกรองต่อเนื่องแบบออนไลน์ได้

โครงสร้างและหลักการทำงาน

ตัวกรองประกอบด้วยส่วนสำคัญหลายส่วน ได้แก่ ถังตัวกรอง องค์ประกอบตัวกรอง กลไกการทำความสะอาด ระบบควบคุมความต่างของแรงดัน กล่องควบคุมไฟฟ้า มอเตอร์เกียร์ และวาล์วระบายน้ำแบบไฟฟ้า เป็นต้น

หลังจากของเหลวที่ผ่านการกรองแล้วเข้าสู่ตัวกรองผ่านทางเข้า จะไหลผ่านองค์ประกอบตัวกรองภายในคอลัมน์กรอง แล้วเข้าสู่ห้องน้ำสะอาดด้านหลังตัวกรองซึ่งอยู่ภายนอกองค์ประกอบตัวกรอง อนุภาคของแข็งจะถูกกักเก็บไว้ที่ด้านในขององค์ประกอบตัวกรอง เมื่อกระบวนการกรองดำเนินต่อไป คราบตะกอนที่เกาะอยู่ด้านในขององค์ประกอบตัวกรองจะหนาขึ้นเรื่อย ๆ ส่งผลให้ความต้านทานเพิ่มขึ้น และความต่างของแรงดันระหว่างด้านหน้าและด้านหลังตัวกรองสูงขึ้น เมื่อความต่างของแรงดันถึงค่าที่ตั้งไว้ล่วงหน้าสำหรับการล้างย้อนกลับ ตัวควบคุมความต่างของแรงดันจะส่งสัญญาณไฟฟ้าไปเปิดวาล์วระบายน้ำอัตโนมัติ และเริ่มหมุนขับมอเตอร์หลัก ซึ่งจะขับให้เพลาท่อน้ำระบายหมุนตามไปด้วย ณ จุดนี้ ท่อน้ำระบายจะเปิดสู่บรรยากาศ ทำให้เกิดโซนแรงดันต่ำระหว่างหัวดูดระบายและองค์ประกอบตัวกรอง น้ำสะอาดจากห้องดังกล่าวจะไหลเข้าสู่หัวดูดระบายด้วยความเร็วสูงผ่านช่องว่างรอบนอกระหว่างหัวดูดกับผนังด้านในขององค์ประกอบตัวกรอง ในขณะเดียวกันก็ชะล้างชั้นสิ่งสกปรกที่เกาะอยู่บนผนังขององค์ประกอบตัวกรองออกไปพร้อมกับพัดพาสิ่งสกปรกเหล่านั้นออกทางท่อน้ำระบาย

กลไกการล้างย้อนกลับสามารถเปิดใช้งานได้ทั้งแบบปรับด้วยมือหรือตั้งเวลาเพื่อขจัดสิ่งสกปรกที่ตกค้างบนตัวกรอง

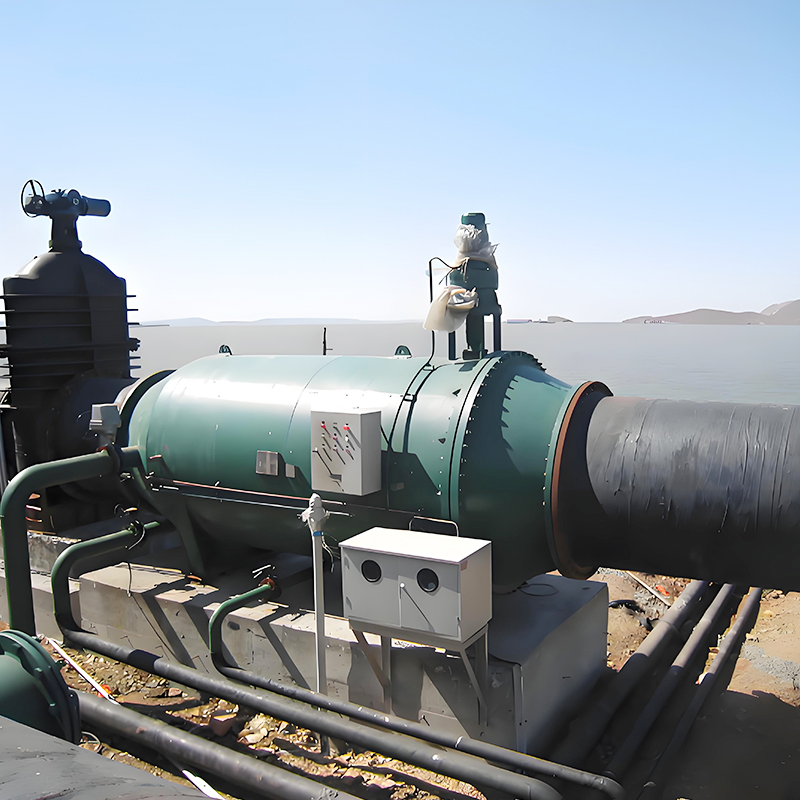

โครงสร้างนี้ยังช่วยให้สามารถเปิดวาล์วระบายน้ำด้านบนเป็นระยะๆ เพื่อขจัดสิ่งลอยอยู่บริเวณผิวน้ำด้านบนของถังได้ โดยเหมาะอย่างยิ่งสำหรับโครงการรับน้ำทะเลซึ่งมีสาหร่ายและสิ่งลอยอยู่ปะปน

Competitive Advantage:

• ปรับตัวเข้ากับความแปรผันของคุณภาพน้ำ รับประกันการทำความสะอาดอย่างทั่วถึงแม้ในช่วงที่คุณภาพน้ำเปลี่ยนแปลงอย่างฉับพลัน ป้องกันไม่ให้ตะแกรงอุดตันและระบบหยุดทำงาน
• รักษาระบบปล่อยน้ำแบบออนไลน์ไว้ได้แม้ภายใต้สภาวะการไหลต่ำ ทำให้สามารถปล่อยน้ำแบบออนไลน์ได้แม้ในสภาวะการไหลต่ำ จึงรับประกันการไหลต่อเนื่องระหว่างการล้างย้อนกลับ
• การใช้น้ำสำหรับการล้างย้อนกลับน้อย การออกแบบดูดและปล่อยน้ำแบบทันทีทันใดช่วยย่นระยะเวลาของรอบการปล่อยน้ำอย่างมาก
• ทำความสะอาดอย่างทั่วถึง พร้อมอายุการใช้งานของตะแกรงที่ยาวนาน : ไม่จำเป็นต้องใช้น้ำแรงดันสูงล้าง ช่วยป้องกันไม่ให้หน้าจอเสียรูปหรือรอยเชื่อมเสียหาย รับประกันความแม่นยำในการกรองอย่างสม่ำเสมอ
• ติดตั้งง่าย ขนาดกะทัดรัด : ติดตั้งโดยตรงบนท่อแนวนอนหรือแนวตั้ง ไม่จำเป็นต้องใช้ปั๊มล้างย้อนกลับหรือคอมเพรสเซอร์อากาศภายนอก พื้นที่ติดตั้งน้อย เหมาะสำหรับโครงการปรับปรุงระบบ
• ระดับการทำงานอัตโนมัติสูง : ใช้งานแบบสองโหมดในตัว (ความต่างของแรงดัน / เวลา) รองรับการสื่อสารระยะไกลและการระบายน้ำบังคับด้วยตนเอง ลดความถี่ในการตรวจสอบหน้างาน

วิธีการติดตั้ง

ตัวกรองล้างย้อนอัตโนมัติ ZXS-L/W มีวิธีการติดตั้งช่องนำเข้า 2 แบบ ได้แก่ แนวแกนและแนวข้าง สามารถเลือกมอเตอร์ได้ทั้งแบบตั้งและแบบนอน พร้อมให้บริการผลิตและปรับแต่งตามความต้องการเฉพาะ

วิธีการติดตั้งช่องนำเข้า

ข้อมูลจำเพาะ

ข้อมูลจำเพาะทางเทคนิค

รุ่นและข้อกำหนด

หมายเหตุ:

① ค่าพารามิเตอร์ข้างต้นเป็นของผลิตภัณฑ์มาตรฐาน สามารถปรับแต่งได้

② คำอธิบายรุ่น:

③ ขนาดตัวกรองข้างต้นออกแบบมาสำหรับการติดตั้งแบบแนวตั้ง หากต้องการติดตั้งแบบแนวนอน จะต้องมีการออกแบบและกำหนดขนาดพิเศษ

การใช้งาน:

• การจ่ายน้ำสำหรับงานอุตสาหกรรมและครัวเรือน : การกรองน้ำจากแหล่งผิวดิน (แม่น้ำ แหล่งเก็บน้ำ ทะเลสาบ สระว่ายน้ำ) และการกรองน้ำจากแหล่งน้ำใต้ดิน แอปพลิเคชันทั่วไป ได้แก่ การจัดหาน้ำสำหรับโรงงานกระดาษ โครงการอนุรักษ์น้ำ และระบบดูดน้ำ
• การบำบัดน้ำหมุนเวียน : น้ำหมุนเวียนในหอหล่อเย็น ระบบปรับอากาศ ระบบทำความเย็น ระบบเติมน้ำ แลกเปลี่ยนความร้อน และน้ำสำหรับล้างเถ้า
• การกรองน้ำหมุนเวียนในอุตสาหกรรม : เหมาะอย่างยิ่งสำหรับการบำบัดน้ำในอุตสาหกรรม เช่น เหล็กกล้า เคมี ไฟฟ้า ยานยนต์ อิเล็กทรอนิกส์ อาหาร กระดาษ และน้ำตาล
• การบำบัดน้ำเสีย : การเตรียมน้ำก่อนขั้นตอนการบำบัดน้ำเสียขั้นที่สาม เพื่อลดต้นทุนการบำบัดในขั้นตอนถัดไป
• การกรองสื่อที่มีฤทธิ์กัดกร่อนสูง: น้ำทะเล น้ำเค็มปนจืด สารละลายกรด สารละลายเบส เป็นต้น
• โรงไฟฟ้า : การกรองน้ำหมุนเวียนในโรงไฟฟ้า การจ่ายน้ำทางเทคนิคให้กับกังหัน การกรองน้ำซีล ตัวกรองแบบรอง ตัวกรองแบบกลองพร้อมระบบล้างกลับอัตโนมัติ ตัวกรองปลายทาง ECS ตัวกรองคอนเดนเสท ตัวกรองน้ำหล่อเย็นเสริม เป็นต้น
