مرشح التفريغ التلقائي من سلسلة ZG-L

الوصف

تم تصنيع مرشح التغسيل التلقائي من سلسلة ZG-L بتقنيات متقدمة وهندسة دقيقة. ومكوّنه الأساسي — تجميع عنصر الترشيح المتعدد الأعمدة — يقدّم أداءً يعادل أداء أبرز المنتجات الدولية الرائدة. ويقوم هذا المرشح التلقائي بإزالة الشوائب الميكانيكية من مياه التبريد الصناعية وغيرها من التيارات السائلة بشكلٍ موثوق، مما يضمن استقرار تشغيل النظام ويقلّل تكاليف الصيانة.

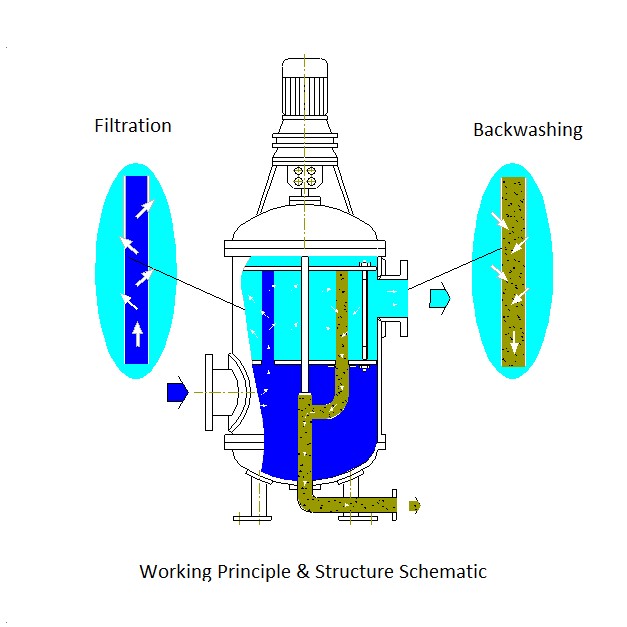

الهيكل ومبدأ التشغيل

يتكون الفلتر من وعاء ضغط، وعناصر ترشيح (أعمدة)، وميكانيكية غسل عكسي، ونظام تحكم، ووحدة محركة، وصمامات كهربائية، وأجهزة رصد فرق الضغط. ويقسم لوحة تقسيم أفقية داخل الوعاء هذا الأخير إلى غرفة لماء ملوث وغرفة لماء نظيف، مع تركيب عدة أعمدة ترشيح على اللوحة.

يدخل السائل المُغذّي أولاً إلى غرفة الماء الملوث، ثم يمر عبر الفتحات الموجودة في لوحة التقسيم، ويجري بعد ذلك إلى أعمدة الترشيح. وتتبقى الجسيمات الأكبر من فجوات الترشيح على وسط الترشيح، بينما يخرج السائل الم clarified من مخرج غرفة الماء النظيف.

وبما أن المواد الصلبة المتراكمة تتزايد على عناصر الترشيح، فإن فرق الضغط بين الغرفة الملوثة والغرفة النظيفة يزداد تدريجياً. وعند بلوغ فرق الضغط المُحدَّد مسبقاً، يُفعَّل دورة الغسل العكسي تلقائياً عبر وحدة التحكم في فرق الضغط. كما يمكن تشغيل الغسل العكسي يدوياً عند الحاجة للتخلص من المواد الصلبة المتجمعة.

طرق التثبيت

يوفّر مرشّح الغسل التلقائي العكسي ترتيبات مرنة للأنابيب، مع إمكانية توصيل المدخل والمخرج في نفس الجانب أو في جوانب متقابلة. ويمكن اختيار المحرك ليكون عموديًّا أو أفقيًّا. كما يتوفر الإنتاج والتخصيص وفقًا للمتطلبات المحددة.

المزايا الرئيسية

• وظيفة التنظيف الذاتي: يقوم المرشّح بتنظيف كل عمود باستخدام السائل الذي تم ترشيحه ذاتيًّا، لذا لا حاجة لإزالة الأعمدة أو أنظمة التنظيف المساعدة، وتُبسَّط عمليات الصيانة دون الحاجة إلى معدات تنظيف خارجية.
• وظيفة الإمداد المستمر بالماء: تعمل عدة أعمدة بالتوازي؛ ويتم غسل كل عمود عكسيًّا بالتناوب بينما تستمر الأعمدة الأخرى في الترشيح، مما يسمح بالتنظيف عبر الإنترنت وإخراج الملوثات دون انقطاع، وبالتالي الحفاظ على إنتاجية النظام.
• وظيفة الغسل العكسي التلقائي: يُراقب وحدة التحكم في الضغط التفاضلي فرق الضغط (ΔP) بين الغرفة الملوثة والغرفة النظيفة؛ وعند بلوغ القيمة المُعدة مسبقًا، يُفعِّل عملية غسل عكسي، كما توفر المؤقتة تحكمًا جدوليًّا أيضًا، ما يضمن إزالة الرواسب المتراكمة في الوقت المناسب.
• ترشيح عالي الدقة وموثوق به: يتكوَّن الوسط من سلك ستانلس ستيل شبه منحرف على هيكل متعدد الحواف، ما يوفِّر مقاومة عالية للشد والاحتكاك والتآكل. وتتولى الفجوات على شكل حرف V احتجاز الجسيمات، وتزيد من سعة استيعاب الأوساخ، وتُسهِّل إطلاقها أثناء الغسل العكسي.
• مساحة ترشيح كبيرة: توفر الأعمدة المتعددة مساحة فعَّالة تزيد عن ثلاثة أضعاف مساحة المدخل، ما يقلل مقاومة الشبكة والمقاومة التشغيلية الكلية، وبالتالي يقلل تكرار عمليات الغسل العكسي ويسمح بحجم وعاء صغير ويزيد الكفاءة العامة.
• آلية غسل عكسي متقدمة: يتلامس رأس الشفط بشكل مرن مع عنصر الترشيح، ما يقلل التآكل الميكانيكي إلى أدنى حد ويضمن تشغيلًا موثوقًا ومتينًا للغسل العكسي، وتصريفًا فعَّالًا ومنع الانسداد.
• منطقة تراكم الطين: منطقة ترسيب سفلية مخصصة مع صمام تصريف يدوي يسمح بإزالة الجسيمات الكبيرة المتراكمة بشكل دوري دون مقاطعة عملية الترشيح العادية والحفاظ على استقرار التدفق.
• مادة عنصر الفلتر: العناصر القياسية مصنوعة من الفولاذ المقاوم للصدأ (SS، مثلاً .304 أو 316) ؛ أما بالنسبة للسوائل شديدة التآكل، فيتوفر الفولاذ المقاوم للصدأ ثنائي الطور ( DSS، مثلاً .2205 ) أو الفولاذ المقاوم للصدأ عالي الأداء ثنائي الطور ( SDSS، مثلاً .2507 / UNS S32750)، أو التيتانيوم TA2.

التطبيقات

• ترشيح مياه التغذية – مياه السطح (الأنهار، والخزانات، والبحيرات)، ومياه الجوف، ومياه حمامات السباحة، ومصادر مشابهة.
• المياه الصناعية الدائرية – أبراج التبريد، والمبردات، ومبدلات الحرارة، وأنظمة إعادة التدوير المغلقة الأخرى.
• مياه العمليات – صناعة الصلب، ومعالجة المواد الكيميائية، وتوليد الطاقة، وتصنيع المركبات، وصناعة اللب والورق، وغيرها من التطبيقات الصناعية.
• معالجة مياه الصرف الصحي – الترشيح الأولي قبل مراحل المعالجة المتعددة لتقليل تكاليف المعالجة اللاحقة.
• السوائل المسببة للتآكل – مياه البحر، والمياه شبه المالحة، والأحماض، والقواعد، وغيرها من السوائل العدوانية.

المواصفات الفنية:

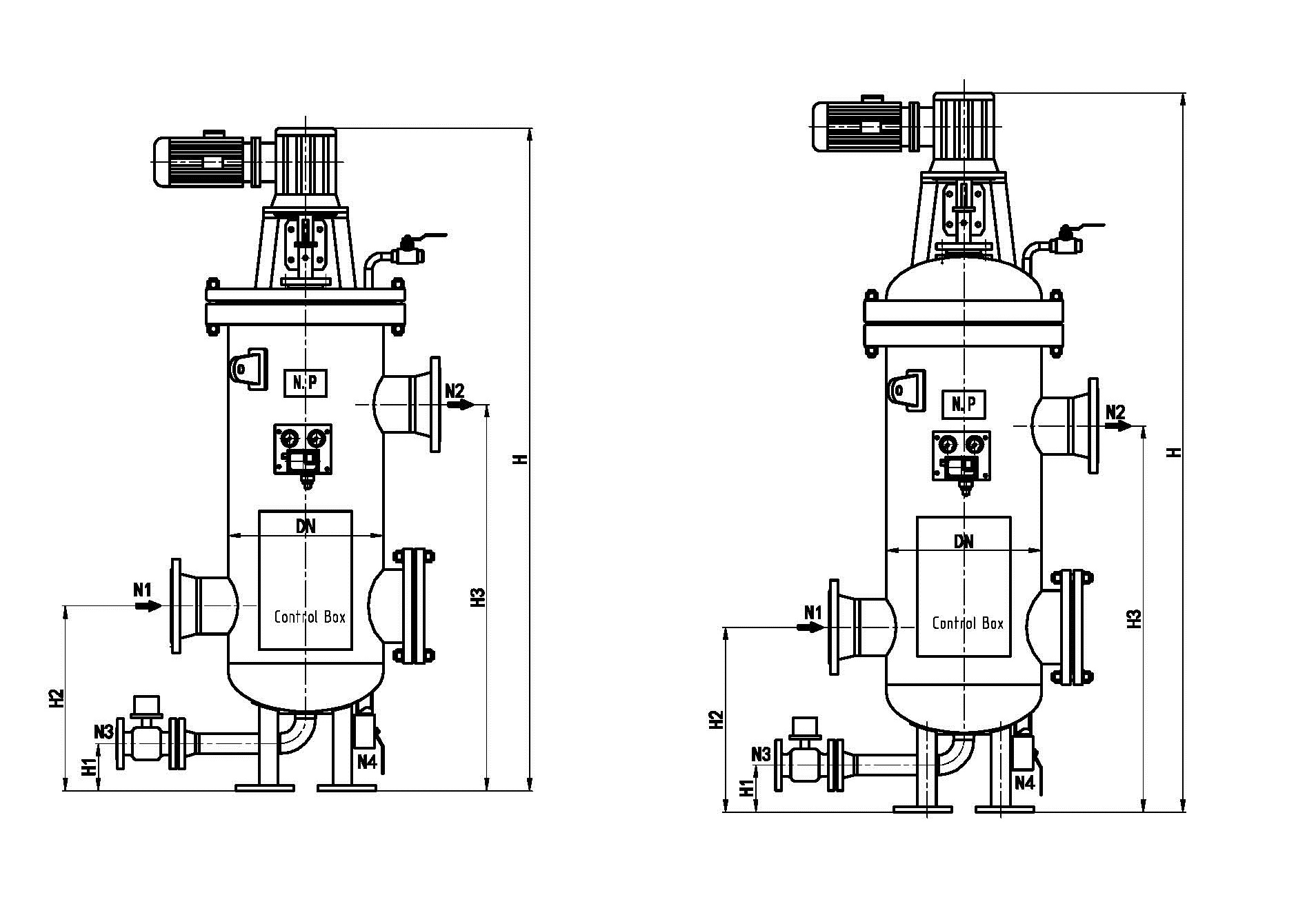

لأقطار الأوعية ≤ القطر الاسمي ٦٠٠؛ لأقطار الأوعية > القطر الاسمي ٦٠٠

الطراز والمواصفات

ملاحظات:

① المذكور أعلاه يمثل معطيات المنتج القياسي. التخصيص متاح.

② وصف النموذج: ZG□1□2 -L.□3□4
□1: أبعاد المدخل/المخرج
□2: عمودي
□3: السعة لكل وحدة
□4: نوع الفلتر
