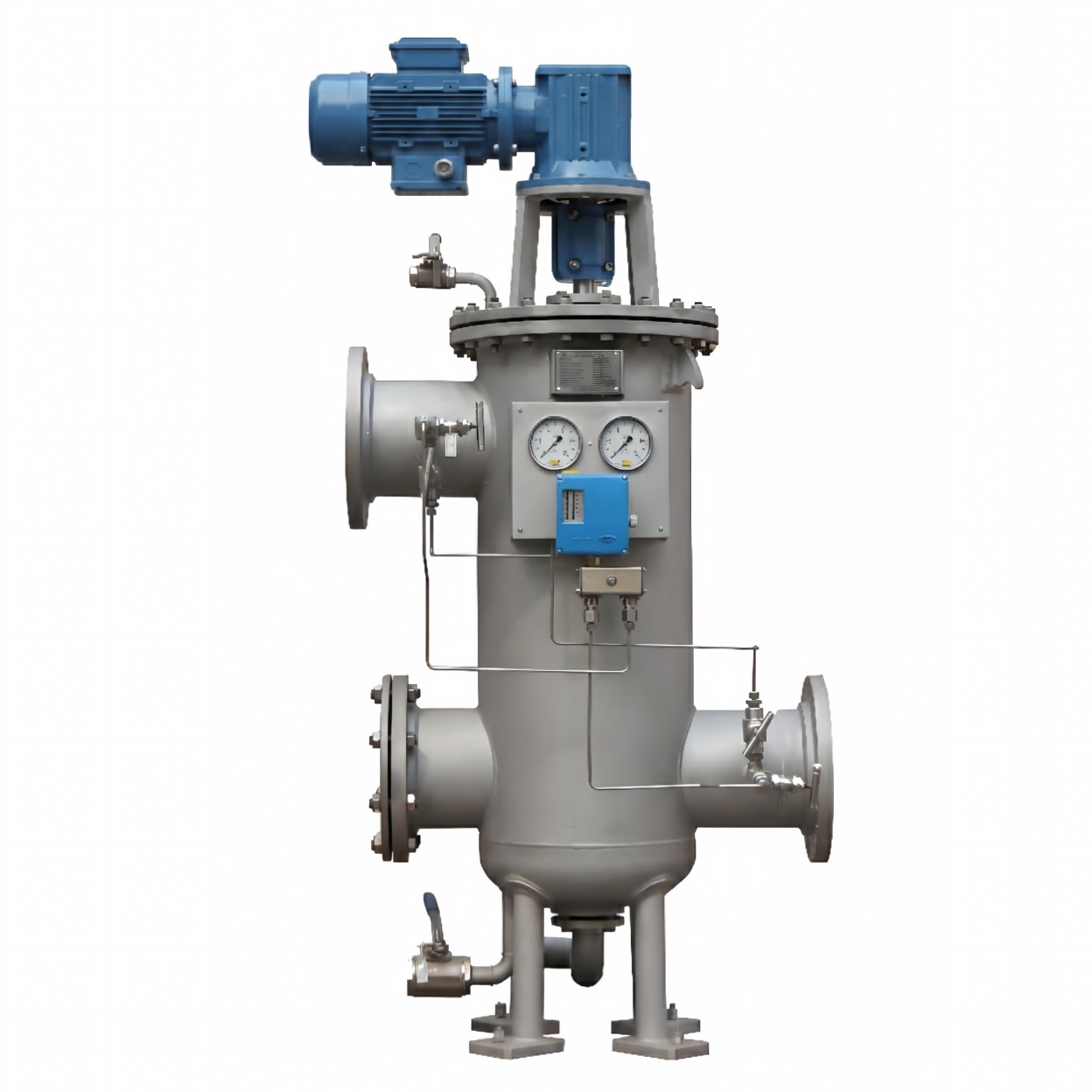

ZG-L Series na Awtomatikong Backwash Filter

PAGLALARAWAN

Ang ZG-L Series Automatic Backwash Filter ay ginawa gamit ang advanced na teknolohiya at precision engineering. Ang pangunahing bahagi nito—ang multi-column filter element assembly—ay nagbibigay ng performance na katumbas ng mga nangungunang internasyonal na produkto. Ang awtomatikong filter na ito ay maaasahan sa pag-alis ng mga mekanikal na dumi mula sa industrial circulating water at iba pang liquid streams, na nagpapaguarantee ng stable na operasyon ng sistema at binabawasan ang maintenance costs.

Estruktura at Operating Principle

Ang filter ay binubuo ng isang pressure vessel, mga filter element (mga column), isang mekanismo para sa backwash, control system, drive unit, mga motorized na valve, at mga device para sa differential pressure monitoring. Ang isang horizontal na partition plate sa loob ng vessel ay hinahati ito sa isang dirty-water chamber at isang clean-water chamber, kung saan nakakabit ang maraming filter column sa plato.

Ang feed liquid ay pumapasok muna sa dirty-water chamber, dumaan sa mga butas sa partition plate, at dumadaloy papasok sa mga filter column. Ang mga particle na mas malaki kaysa sa mga puwang ng pag-filter ay nananatili sa filter medium, habang ang nilinisan na likido ay lumalabas sa outlet ng clean-water chamber.

Habang tumataas ang dami ng mga solid na natitira sa mga filter element, tumataas din ang pressure differential sa pagitan ng dirty at clean chamber. Kapag narating ang itinakdang differential pressure, awtomatikong inii-trigger ang backwash cycle gamit ang differential pressure controller. Maaari rin i-initiate ang backwash nang manu-manong kung kinakailangan upang ilabas ang mga nakolektang solid.

Mga Paraan ng Pag-install

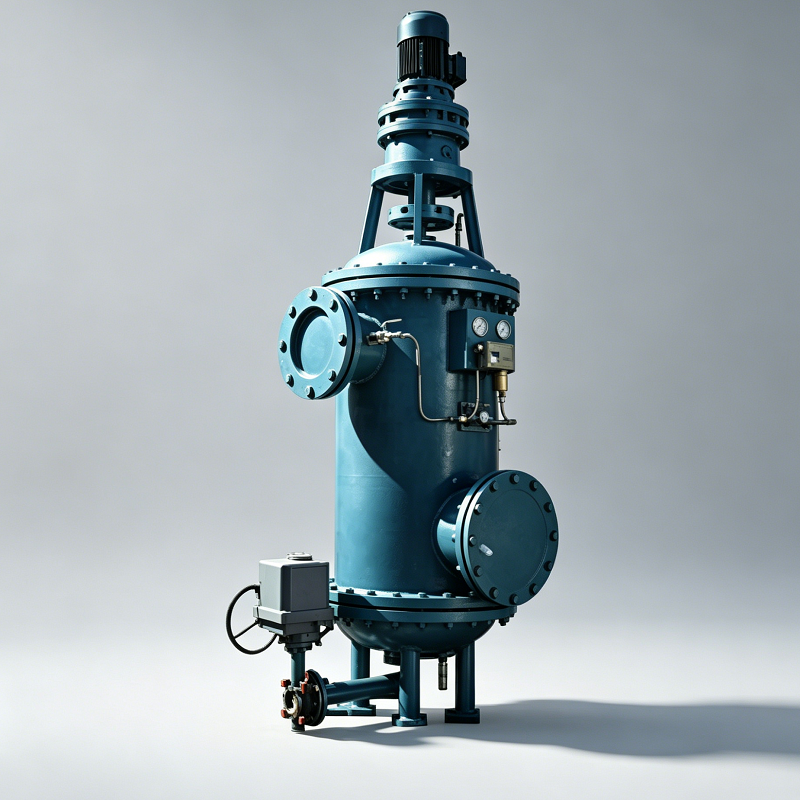

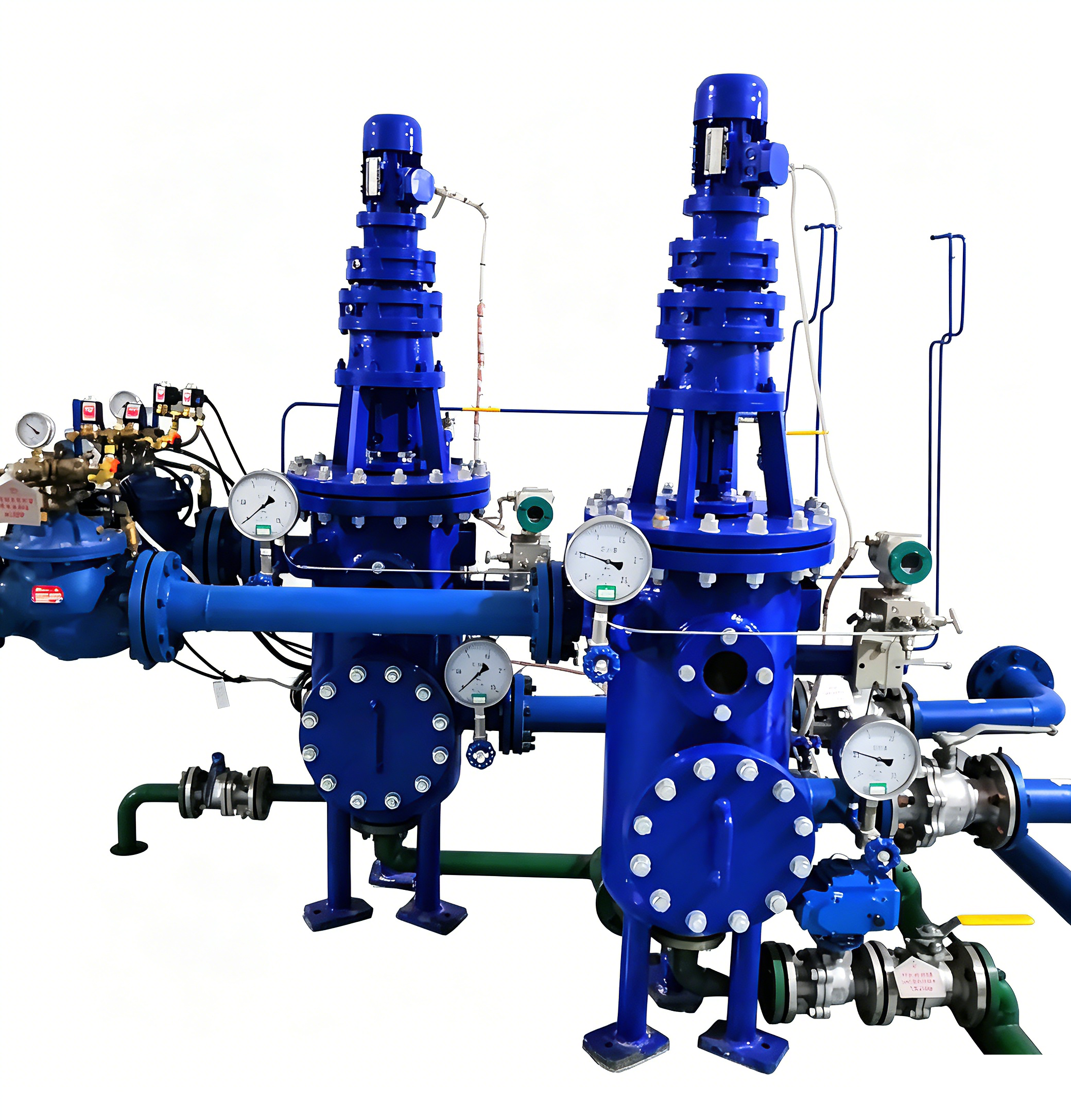

Ang awtomatikong backwashing filter ay nag-aalok ng mga nababaluktot na configuration ng tubo, na may inlet at outlet na magagamit sa parehong panig o sa magkabilang panig. Ang motor ay maaaring piliin bilang vertical o horizontal. Ang produksyon at pagpapasadya ay magagamit ayon sa mga tiyak na kinakailangan.

Mga pangunahing bentahe

• Pag-andar ng Pag-iinis sa Sarili: Ang filter ay naglilinis ng bawat haligi gamit ang sariling filtered liquid nito, kaya walang kailangan na alisin ang haligi o auxiliary cleaning system, at pinasimple ang pagpapanatili at hindi nangangailangan ng panlabas na kagamitan sa paglilinis.
• Kontinong Supply ng Tubig na Pag-andar: Maraming mga haligi ang kumikilos nang pare-pareho; ang bawat isa ay sinasalin nang sunud-sunod habang ang iba ay patuloy na nag-iipit, na nagpapahintulot sa online na paglilinis at walang tigil na pag-alis ng mga kontaminante, na nagpapanatili ng pagiging produktibo ng sistema.
• Pangkalahatang Paghuhugas ng Balik: Ang isang regulator ng presyon ng pagkakaiba ay nagmmonitor ng ΔP sa pagitan ng marumi at malinis na mga silid; kapag naabot ang preset na halaga, ito ay nag-trigger ng backwash, at ang isang timer ay nagbibigay din ng naka-iskedyul na kontrol, na tinitiyak ang napapanahong pag-alis ng mga natipon

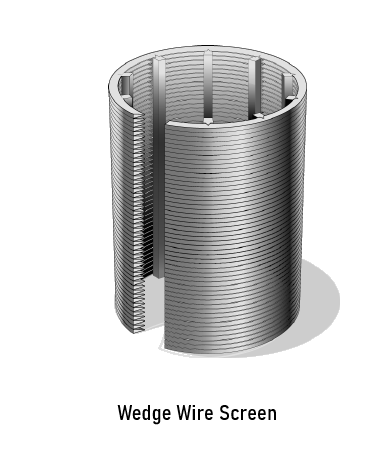

• Mataas-katumpakan, Maaasahang Pag-filtrasyon: Ang medium ay gumagamit ng trapezoidal stainless steel wire sa isang multi-edged frame, na nag-aalok ng mataas na lakas, paglaban sa pag-scrub, at paglaban sa kaagnasan. Ang mga butas na hugis ng V ay nag-aaresto ng mga partikulo, nagdaragdag ng kapasidad ng pag-aaresto ng dumi, at madaling palabasin kapag naghuhugas.
• Malaking Lugar ng Pag-filtrasyon: Ang maraming mga haligi ay nagbibigay ng isang epektibong lugar na higit sa tatlong beses ang inlet, na binabawasan ang screen at pangkalahatang paglaban sa pag-andar, sa gayon ay binabawasan ang dalas ng backwash at pinapayagan ang isang compact na laki ng vessel at pinahusay ang pangkalahatang kahusayan.
• Advanced na mekanismo ng backwash: Ang ulo ng pag-aspirasyon ay gumagawa ng elastistikong pakikipag-ugnay sa elemento ng filter, na nagpapahamak ng mekanikal na pagsusuot at tinitiyak ang maaasahang, matibay na operasyon ng backwash at epektibong pag-alis at pag-iwas sa pag-clogging.
• Lupain ng pag-akumula ng putik: Ang natatanging ibabang lugar para sa pagpapadepos ay may manual na valve para sa pagbubuhos, na nagpapahintulot sa panahon-panahong pag-alis ng malalaking partikulo nang hindi nakakagambala sa normal na proseso ng pag-filter at nananatiling matatag ang daloy.
• Materyal ng elemento ng filter: Ang mga karaniwang sangkap ay gawa sa stainless steel (SS, hal. .304 o 316) ; para sa likido na may mataas na kaantalaan, ang duplex stainless steel ( DSS, hal. .2205 ) o ang super duplex stainless steel ( SDSS, hal. .2507 / UNS S32750), o ang TA2 ay magagamit.

Mga Aplikasyon

• Pag-filter ng tubig na suplay – Tubig mula sa ibabaw (ilog, imbakan, lawa), tubig mula sa ilalim ng lupa, tubig sa swimming pool, at katulad na mga pinagkukunan.
• Industrial na circulating water – Mga cooling tower, chiller, heat exchanger, at iba pang saradong sistema ng recirculating.
• Tubig para sa proseso – Paggawa ng bakal, pagproseso ng kemikal, paglikha ng kuryente, paggawa ng sasakyan, pulp & paper, at iba pang industriyal na aplikasyon.
• Pagpapagamot ng Tubig na Basura – Paunang pag-filter bago ang maramihang yugto ng mga proseso ng pagpapagamot upang mabawasan ang gastos sa mga sumusunod na proseso.
• Corrosive na Likido – Tubig-dagat, tubig na may asin, mga acid, alkali, at iba pang agresibong likido.

Teknikal na Pagtutukoy:

Para sa Diameter ng Sisidlan ≤ DN600 Para sa Diameter ng Sisidlan > DN600

Modelo at Tukoy na Paglalarawan

Mga Talatala:

① Ang mga nakalista sa itaas ay ang mga parameter ng karaniwang produkto. Available ang pagpapasadya.

② Paglalarawan ng Modelo: ZG□1□2 -L.□3□4
□1: Sukat ng Inlet/Outlet
□2: Patayo
□3: Kapasidad bawat Yunit
□4: Uri ng Filter
