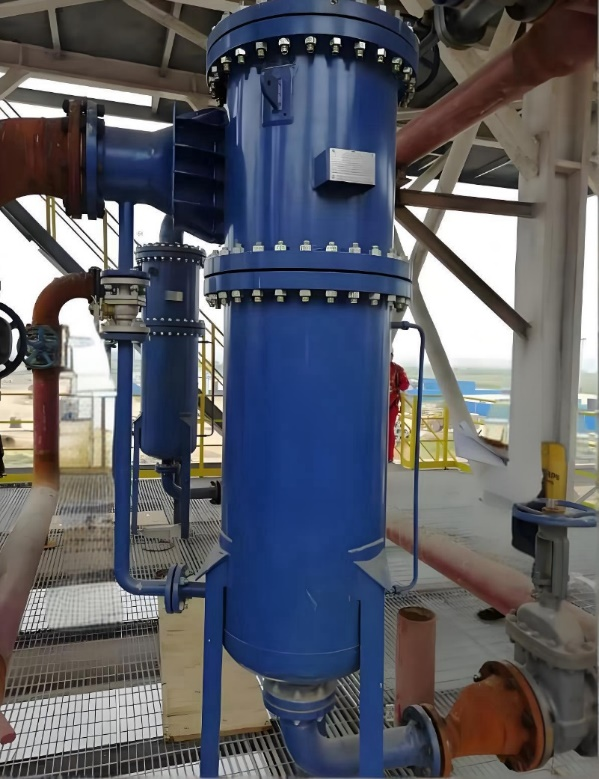

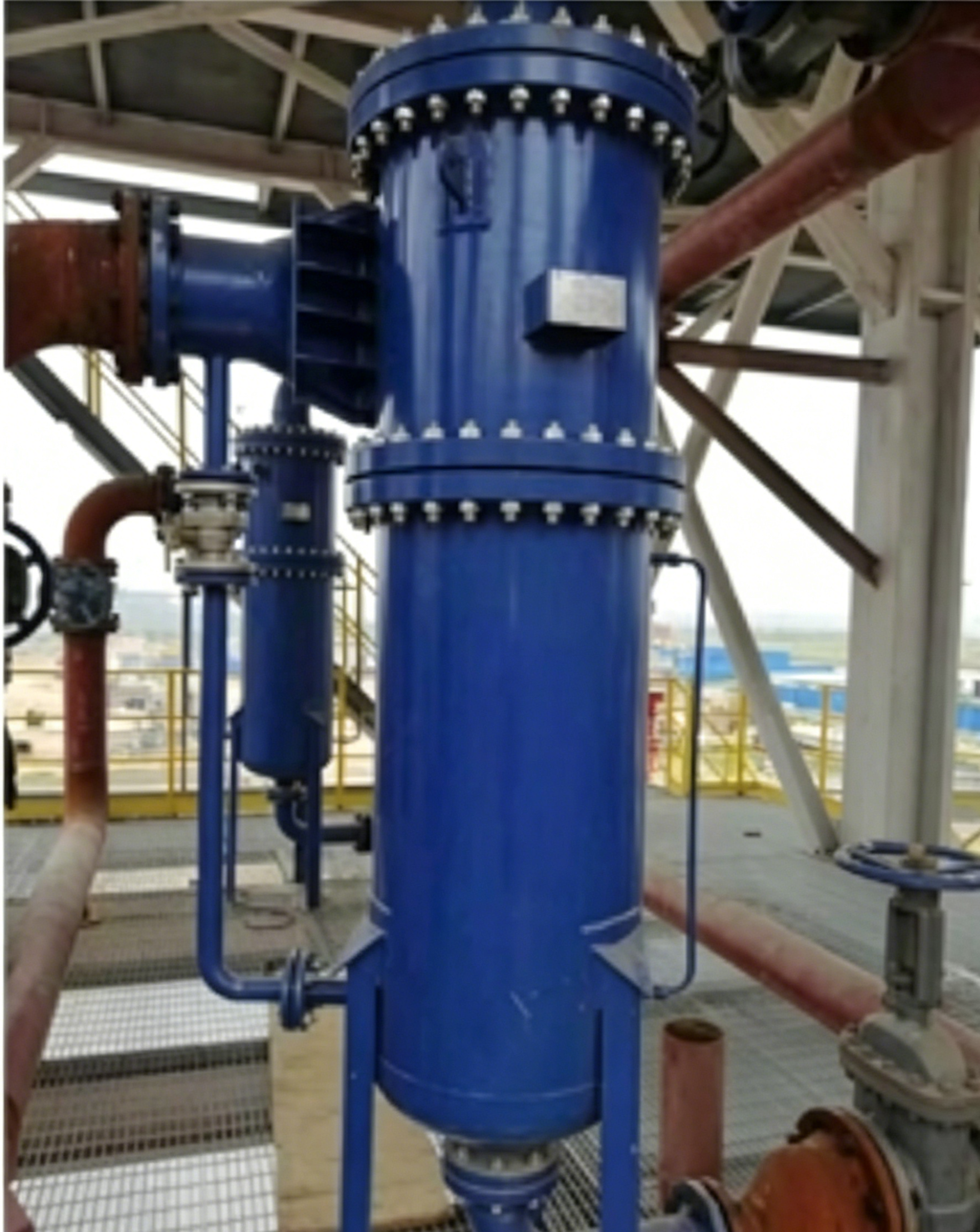

SXY-L folyadék-szilárd anyag hidrociklon

Termékismertető

A folyadék-szilárd hidrociklon egy nagyhatékonyságú szeparációs berendezés, amely a centrifugális erőt használja fel a szilárd részecskék folyadékközegből történő sűrűségkülönbségen alapuló elválasztására. A folyadéknyomás-energiát intenzív forgó mozgássá alakítva ez az eszköz gyors és pontos fáziselválasztást ér el külső hajtáselemek nélkül. Fejlett hidraulikus tervezése és kiváló üzemeltetési teljesítménye miatt a folyadék-szilárd szeparáció elsődleges megoldásává vált számos iparágban – a vízkezeléstől és vegyipari folyamatoktól a fémmegmunkáláson át a petro-kémiai termelésig.

Főbb Előnyök és Jellemzők

• Nincsenek mozgó alkatrészek

A folyadék-szilárd hidrociklon kizárólag szerkezeti tervezésének köszönhetően kétfázisú szeparációt ér el, karbantartási költségei csupán a hagyományos berendezések 30%-át teszik ki.

• Magas szétválasztási hatékonyság

A centrifugális erőtér lehetővé teszi a mikrométeres méretű részecskék (10–75 μm) pontos szeparációját, ami lényegesen nagyobb szeparációs pontosságot biztosít, mint a hagyományos ülepítő tartályok.

• Folyamatos üzem

Képes 24 órás megszakítás nélküli feldolgozásra és folyamatos salakeltávolításra, így maximalizálja a termelési hatékonyságot.

• Kompakt tervezet

Ugyanazon feldolgozási kapacitás mellett a berendezés alapterülete csak az ülepítő tartály alapterületének az 1/50-e, ezért ideális szűkös helyiségekbe történő elhelyezésre.

• Kiváló folyamatrugalmasság

Kezelni tudja a 0,5–40 % szilárdanyag-tartalmú szuszpenziókat, és lehetővé teszi a szétválasztási pontosság dinamikus beállítását a befecskendezési nyomás (0,1–0,6 MPa) és a túlfolyó nyílás átmérőjének változtatásával.
Párhuzamos vagy soros többfokozatú konfigurációk támogatásával testreszabott szétválasztó rendszerek építhetők összetett működési körülményekhez.

Működési elv

A folyadék-szilárd hidrociklon főként egy hengeres burkolatból, egy felső kimenetből, egy alsó szilárd anyag-eltávolítóból és egy oldalsó bemenetből áll. A folyadék-szilárd kétfázisú keverék a bemeneten keresztül érintőlegesen lép be a hengeres burkolatba, és egy nagy intenzitású külső örvényt alkot centrifugális tehetetlenségi erő hatására. A nagyobb sűrűségű szilárd részecskék a centrifugális erő hatására a burkolat falához vándorolnak, lecsúsznak a henger falán, majd az alsó szilárd anyag-gyűjtő kamrába esnek.

Az annuláris átvezető gyűrű irányításával a kezdeti szétválasztás utáni kétfázisú keverék továbbra is érintőlegesen áramlik be a belső hengerbe, és egy belső örvényt alkot a másodlagos ciklonos szétválasztáshoz, ahol a szétválasztott szilárd részecskék a belső henger falához mozognak, belépnek a szilárd anyag-gyűjtő kamrába, és végül az alsó szilárd anyag-eltávolítón keresztül távoznak a rendszerből.

Eközben az alacsonyabb sűrűségű folyadékfázis alacsony nyomású zónát képez a forgó áramlási mező közepén, axiálisan felfelé emelkedik, központi örvényt alkot, és végül a felső kimeneten keresztül távozik, így hatékony szilárd-folyadék szétválasztást ér el.

A külső és belső örvény együttes hatása biztosítja a magas szétválasztási hatékonyságot: az átfolyó folyadék általában csak a leválasztási méret alatti finom részecskákat tartalmaz, míg az alulfolyadék magas szilárdanyag-koncentrációt ér el. Ez a kettős örvény mechanizmus csökkenti a rövidzárlatokat, és hosszabb üzemidőn keresztül is konzisztens, megbízható teljesítményt nyújt.

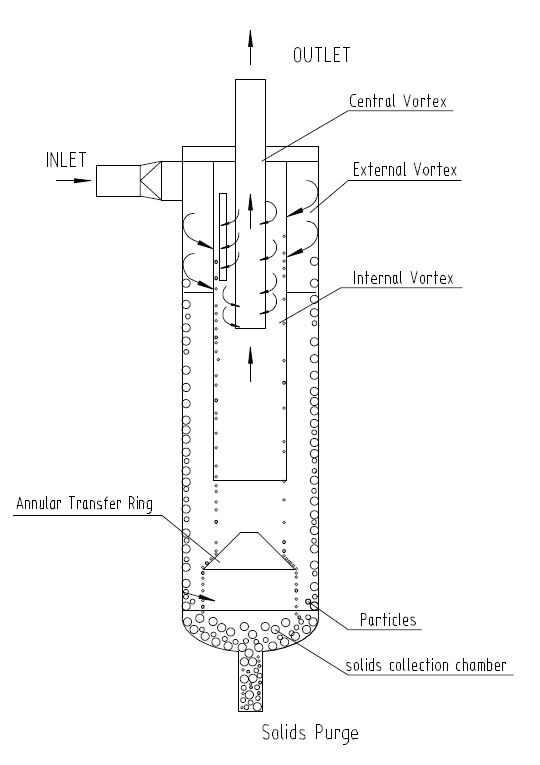

működési elv diagramja

Műszaki adatok

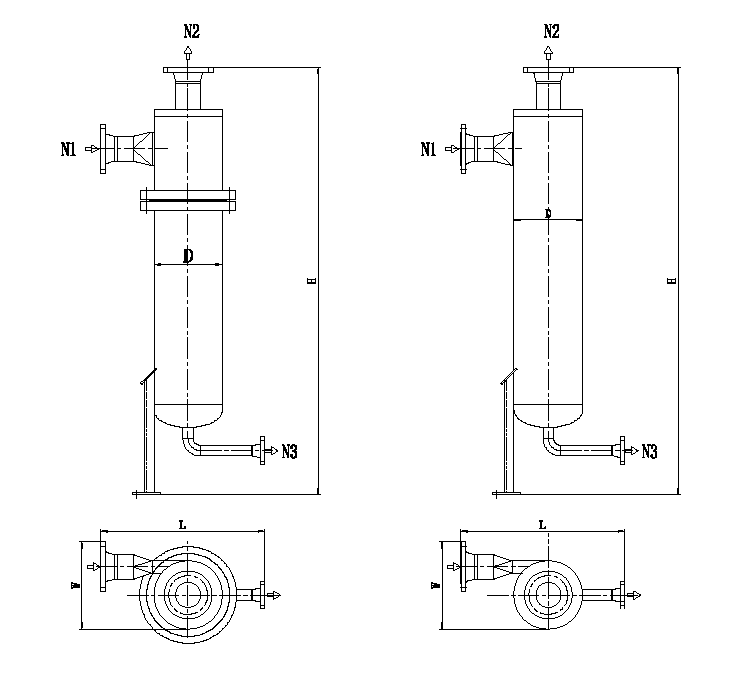

Kopásálló bevonattal / Kopásálló bevonat nélkül

Tipikus alkalmazások

• Nyersvíz homoktalanítása

Homokeltávolítás a felszín alatti víz, tengervíz, tóvíz, folyóvíz és egyéb nyersvízforrások esetében.

• Szilárd-folyadék szétválasztás fémmegmunkáló és hűtőrendszerekben

Ciklonos szétválasztás és szilárd részecskék eltávolítása vágófolyadékokból, csiszolófolyadékokból, emulziókból és hűtőfolyadékokból gépgyártási és motoripari gépgyártó iparágakban.

• Szilárd-folyadék szétválasztás testmosási folyamatokban

Szilárd-folyadék szétválasztás a testmosás, az előmosás és a posztmosás folyamataiban, valamint a tisztító- és zsírmentesítő folyadékok szétválasztása az autóipari festőiparban.

• Ciklonos szennyezőanyag-eltávolítás folyamatból származó szennyvízből / hulladékfolyadékokból

Ciklonos szilárd részecskék eltávolítása különféle típusú folyamatvízből vagy hulladékfolyadékokból.

• Ciklonos kokszpor-eltávolítás a kohászati egységek oltóvízéből

Kokszpor eltávolítása a kokszoló egységekben a koksz hűtése után keletkező hűtővízből.

• Durva szétválasztás a PTA-iparban keletkező CTA anyaoldatból

A CTA anyaoldat durva szétválasztása a PTA gyártási folyamatokban.

• Kristályosítási folyadék sűrítése a vegyiparban

Kristályosítási folyadékok sűrítése vegyipari alkalmazásokban.

• Ciklonos szűrés és homokeltávolítás hajók ballasztvízéből

Ciklonos szűrés és homokszeparálás a hajók ballasztként használt vízrendszereiben.

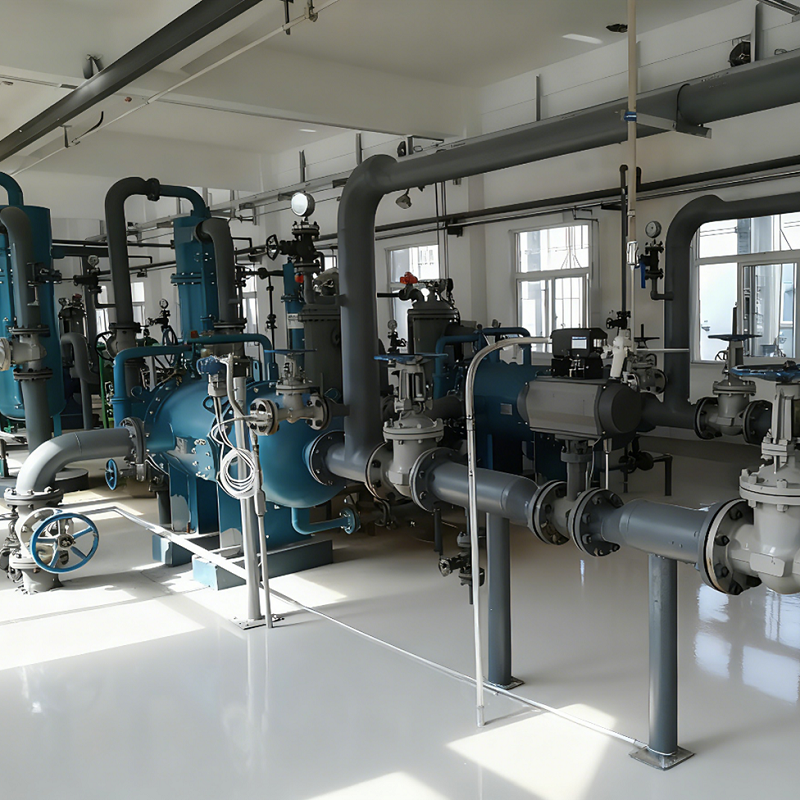

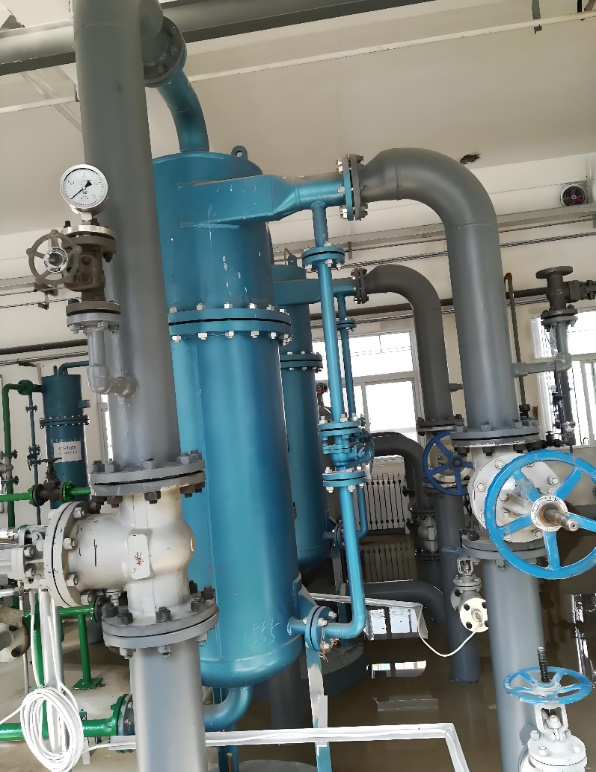

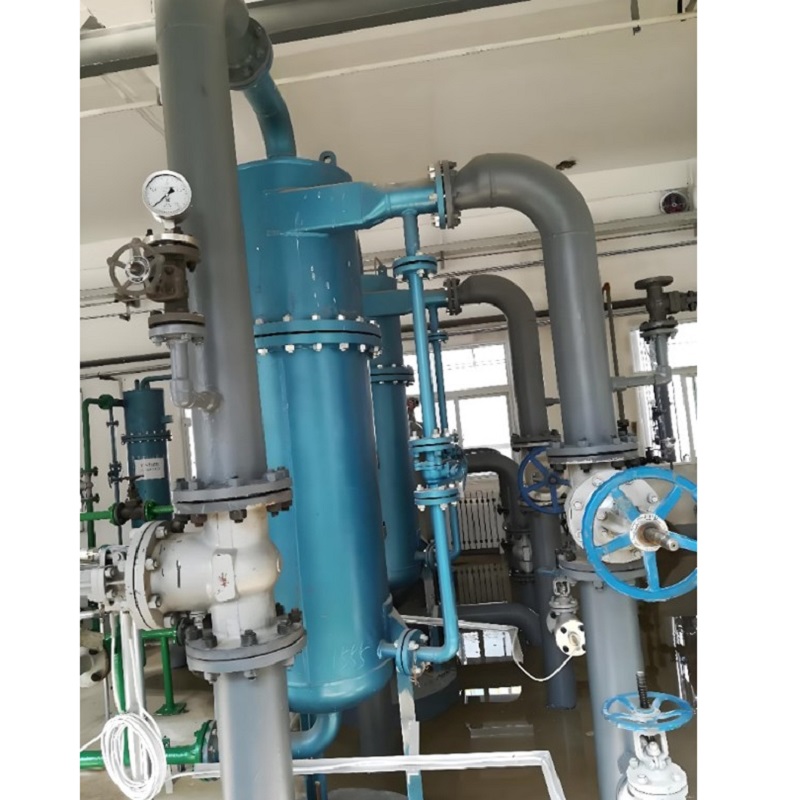

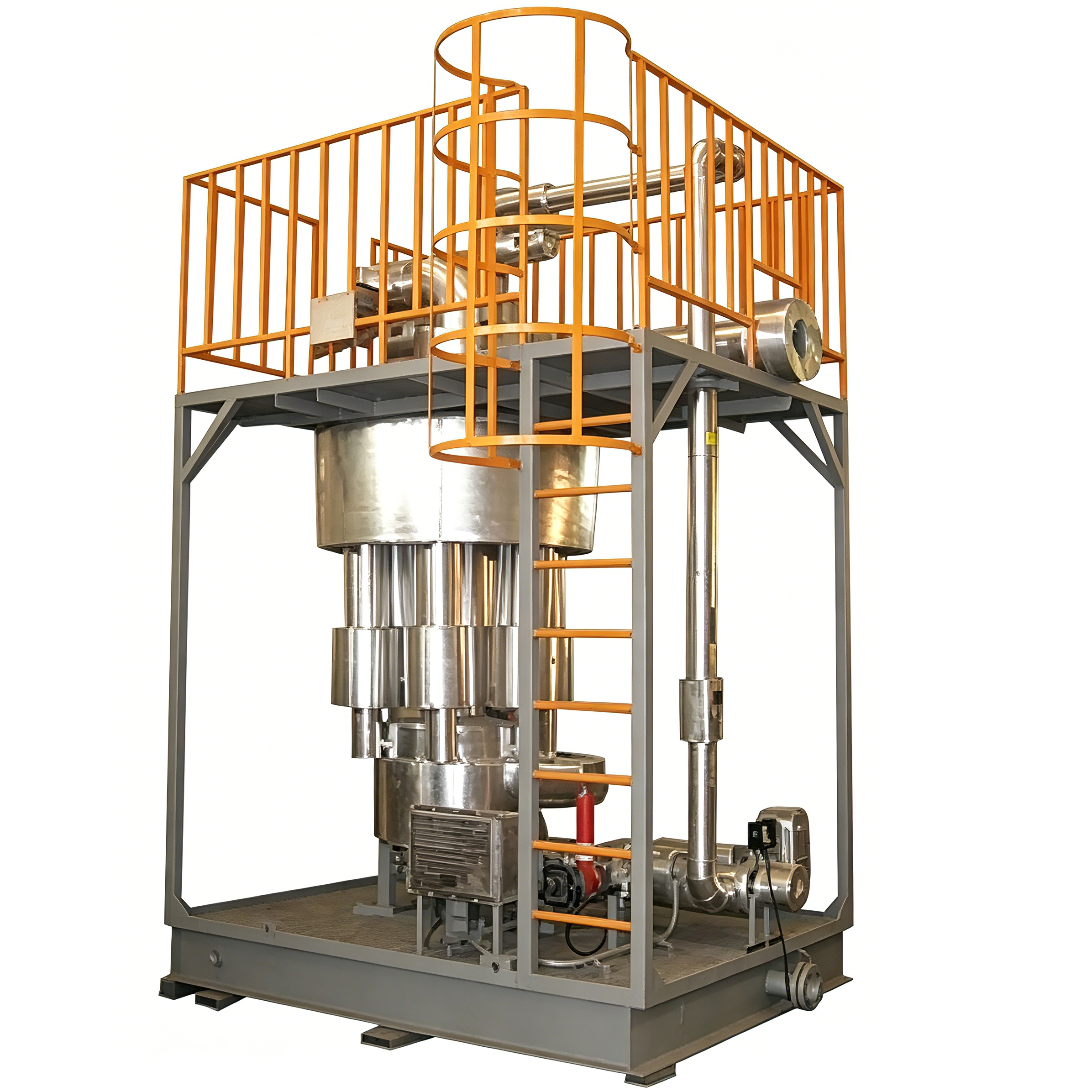

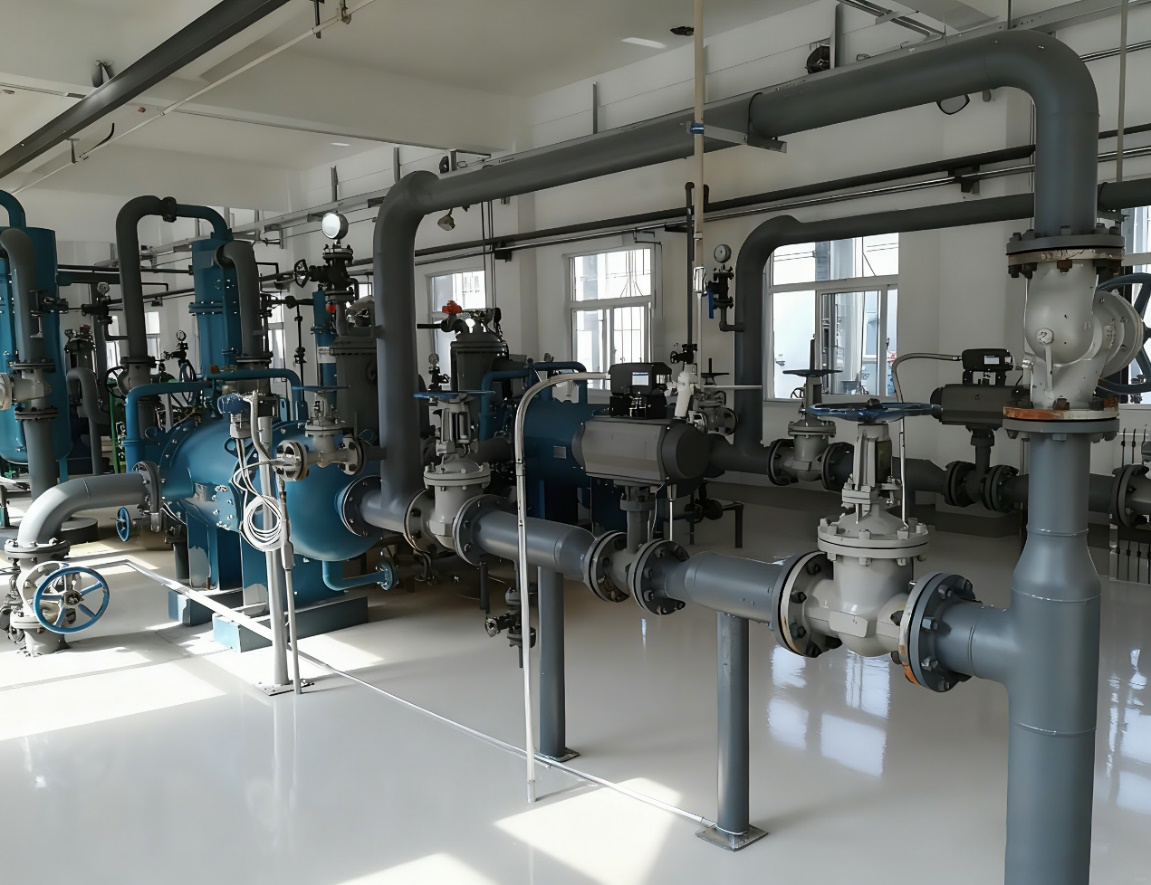

Néhány termék alkalmazási területeken

Megbízhatóságát igazolt, alacsony üzemeltetési költségű és kiválóan adaptálható folyadék-szilárd anyagokat szétválasztó ciklon sorozatunk megbízható, költséghatékony megoldást kínál szinte bármilyen folyadék-szilárd anyag szétválasztási feladatra. További műszaki tanácsadásért vagy egyedi tervezési igény esetén kérjük, lépjen kapcsolatba értékesítési mérnöki csapatunkkal. Készséggel segítünk Önnek az alkalmazásához legmegfelelőbb modell és konfiguráció kiválasztásában.
