Skid ng Pagpapainject ng Kemikal
Upang mapabuti ang kahusayan ng proseso at palawigin ang buhay ng serbisyo ng mga kagamitan at tubo, karaniwang ginagamit ang iba't ibang kemikal na ahente sa pag-unlad ng langis at gas, kabilang ang mga demulsifier, defoamer, corrosion inhibitor, pour point depressant, reverse demulsifier, at scale inhibitor.
- Pangkalahatang-ideya
- Mga Inirerekomendang Produkto
Pagpapakilala ng Produkto
Upang mapabuti ang kahusayan ng proseso at palawigin ang buhay ng serbisyo ng kagamitan at mga tubo, karaniwang ginagamit ang iba't ibang kemikal na ahente sa pag-unlad ng langis at gas, kabilang ang mga demulsifier, defoamer, corrosion inhibitor, pour point depressant, reverse demulsifier, at scale inhibitor. Ang sistema ng kemikal na inihahalo ay dapat kayang mag-imbak, i-mix, at ipamahagi ang mga solusyon ng kemikal, pati na rin ang tiyaking i-inject ang mga ito nang tumpak sa mga target na sistema. Ang pangunahing kagamitan nito ay kinabibilangan ng mga imbakan ng tangke, mga bomba ng inihahalo, at ang kaugnay na mga tubo at valve.
Ang Chemical Injection Skid ay dapat gamitin sa kapaligiran ng dagat, at dapat nating bayaran ang sariling gastos para sa inspeksyon at kumuha ng huling sertipiko ng pakete mula sa isang ahensya ng pag-sertipiko na awtorisado ng COOOSO, tulad ng ABS, DNV, BV, at CCS.
Mga Pangunahing Bentahe at Katangian
Pangunahing Hamon |
MGA SOLUSYON |
Kakulangan ng Espasyo, Mahirap na Layout |
Sobrang Integrated, Nakakatipid ng Espasyo: Pinagsasama ang imbakan ng gamot, pagdosya, pag-inject, at kontrol sa isang solong/maliit na base, na nakakatipid nang malaki ng espasyo sa deck. |
Mataas na Gastos sa Pag-install sa Karagatan at Mahabang Siklo |
Napagawa nang buo, Mabilis na Pag-deploy: Ginawa at sinubok sa lupa, inilipat at inilift bilang isang kumpletong yunit, na nagpapabawas nang malaki sa oras, panganib, at gastos sa konstruksyon sa dagat. |
Nangangailangan ng Tiyak at Matatag na Pag-iniksyon ng Kemikal |
Propesyonal na Kontrol, Tumpak na Pagdosya: Gumagamit ng mataas na presisyong metering pump at awtomatikong sistema ng kontrol upang matiyak ang tumpak na dosis at patuloy na katatagan, na nagpapagarantiya sa epekto ng proseso. |
Masalimuot na Kapaligiran, Mataas na Hamon sa Kaligtasan at Pagpapanatili |
Ligtas, Maaasahan, at Madaling Panatilihin: Gumagamit ng mga materyales na laban sa corrosion at sealed na disenyo, kasama ang alarm para sa leakage, explosion-proof na katangian, at modular na disenyo para sa madaling inspeksyon at pagpapalit. |
Iba't Ibang Proseso at Nagbabagong Pangangailangan |
Flexible na Konpigurasyon, Mataas na Adaptabilidad: Gumagamit ng standardisadong mga module na nagbibigay-daan sa flexible na pag-adjust sa bilang ng pump head, uri ng kemikal, at saklaw ng daloy, upang mabilis na umangkop sa iba't ibang pangangailangan ng proseso. |
Mga Teknikal na Espesipikasyon
Aytem |
Espesipikasyon |
Operating Pressure ng Storage Tank |
Atmospheric |
Presyon sa Disenyo ng Storage Tank |
Punong-puno ng Produkto/Tubig o iba pang tinukoy na mga kinakailangan |
Pangunahing Materiales |
Carbon Steel (may may panloob na linings/coating), Stainless Steel, o iba pang tinukoy na mga kinakailangan |
Dami ng Storage Tank |
Pasadya |
Storage tank |
Kasama ang mga agitator, level gauge, atbp. |
Pampasok ng Langis |
Diaphragm metering pump o plunger pump o iba pang tinukoy na mga kinakailangan |
Daloy ng Inyeksyon |
0 - 500 L/h (o ayon sa tinukoy) |
Mga Panlabas na Kagamitan para sa Injection Pump |
Mga pulsatyon na dampers, mga valve ng kaligtasan sa pag-relief, mga valve ng back pressure, mga Y-type na filter, atbp. |
Mode ng Kontrol |
Remote na awtomatikong kontrol gamit ang PLC/DCS |
Pagsasanay at Pampagana
Ang sistema ng chemical injection ay isang maaasahang metering pump skid na binubuo ng diaphragm metering pumps o plunger metering pumps, kasama ang mga valve, Y-type strainers, safety relief valves, pressure gauges, pulsation dampeners, chemical storage tanks (na may mga agitator), base frames, access ladders, at iba pang kaugnay na auxiliary components.
Ang sistema ay gumagana sa pamamagitan ng paghahanda ng chemical solution sa mixing tank sa kailangang concentration. Pagkatapos ng sapat na pagpapagaling ng mixer, inililipat ang handang solusyon sa solution tank, kung saan ito ay tiyak na ipinapadala ng metering pump (dosing pump) patungo sa itinalagang injection point o sa tiyak na proseso ng sistema.
Ang metering pump ay may variable frequency drive, na nagbibigay-daan sa buong pag-aadjust at eksaktong kontrol ng daloy mula 0 hanggang 100% ng rated capacity nito. Ang materyales ng pump head, diaphragm, at kaugnay na mga tubo ay pinaliliit nang maingat batay sa tiyak na katangian ng mga kemikal at proseso ng likido upang matiyak ang compatibility at pangmatagalang katiyakan. Ang MTBF (Mean Time Between Failures) ay ≥ 8,000 oras.
Mga Pangunahing Punto sa Disenyo
• Compatibility: Lahat ng komponenteng nakikipag-ugnayan sa mga kemikal ay dapat gawa sa mga materyales na compatible sa mga kemikal upang maiwasan ang corrosion o contamination.
• Precision at Reliability: Ang accuracy at reliability ng injection pump ay napakahalaga, na karaniwang nangangailangan ng metering accuracy na ±1%.
• Safety: Sa mga kaso na may kinalaman sa mataas na presyon, toxic, o madaling sumunod na kemikal, ang explosion-proof design, leak detection, at pressure protection ay mahalaga.
• Kakayahang Panatilihin: Ang pagkakalagay ng kagamitan ay dapat na magpapadali sa operasyon, pagsusuri, pagpapanatili, at pagpapalit ng mga bahagi (halimbawa: mga filter, mga diafragma).
• Kakayahang Umangkop sa Kapaligiran: Para sa paggamit sa labas, kinakailangan ang pagtutol sa asin na hangin, alon, sikat ng araw, ulan, hangin, at sobrang temperatura sa mga kapaligirang pandagat.
• Pag-integrate at Paglalawak: Dapat i-reserba ang mga standard na interface upang mapadali ang koneksyon sa pangunahing sistema ng kontrol ng planta at ang paglalawak ng kapasidad sa hinaharap.
Diagrama ng Proseso ng Pagpapatok
Ang isang karaniwang Diagram ng Daloy ng Proseso (PFD) para sa chemical injection skid ay ipinapakita sa ibaba:
Ilan sa mga Produkto sa Pabrika
Mga pipeline na na-install na sa pabrika
Mga larangan ng aplikasyon
• Larangan ng kemikal na paggamot, kabilang ang paglilipat ng acidic, alkaline, mapanganib, at korosibong likido.
• Pag-inject ng mga kemikal sa tubig na nag-iikot sa boiler, pangunahing ginagamit sa mga planta ng kuryente, industriya ng kemikal, metalurhiya, transportasyon sa dagat, at iba pang aplikasyon na gumagamit ng boiler.
• Pagbibigay ng kemikal sa pre-treatment ng tubig na inumin, pangunahing ginagamit sa mga municipal na planta ng tubig, malalaking enterprise na may sariling planta ng tubig, at maliit na sentro ng secondary pure water extraction.
• Pagbibigay ng kemikal at disinfection sa wastewater at sewage treatment para sa proteksyon sa kapaligiran, pangunahing ginagamit sa wastewater at sewage treatment sa mga lungsod, industriya at minahan, at malalaking hotel.
• Ginagamit sa pang-industriyang paggamot ng sirkuladong tubig, paggamot ng sirkuladong tubig para sa pagsusulda, paggamot ng sirkuladong tubig para sa pagpapalamig, at mga proseso ng paghahanda ng electrophoretic paint.
• Iba pang larangan na nangangailangan ng tiyak na dami ng iba’t ibang media.

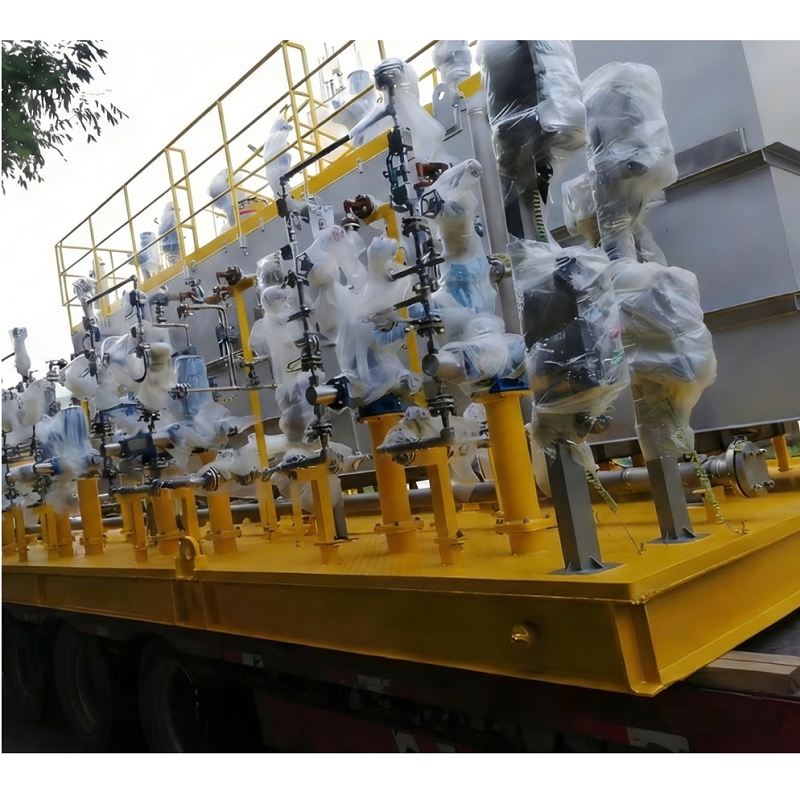

Pre-assembled na chemical injection skid sa pabrika, handa na para sa integrated testing
Paggawa ng Factory Acceptance Test (FAT)
